Идентификация без контакта

Голливуд потихоньку отстает от жизни. Почему? Да потому, что, к примеру, для получения доступа в секретные хранилища, когда установлен электромеханический замок на входную дверь, в триллерах все еще пользуются магнитными картами. Надежность налицо. А вот практичности нет.

В наши дни миллионы людей сталкиваются с новой технологией бесконтактной идентификации или proximity. Яркий пример – использование проездных билетов в Московском метро. Если билет на несколько поездок «работает» еще на старой магнитной технологии, то проездной на 1 год выпускается в виде пластиковой карточки.

А само слово proximity переводится буквально как «близкий». Наверно, потому, что карточку или брелок типа proximity нет необходимости куда-то засовывать, а достаточно приблизить на определенное расстояние.

Даже не углубляясь во все технические нюансы, понять такую технологию довольно несложно.

Что находится внутри?

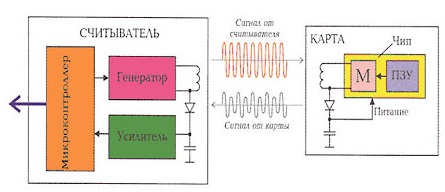

Для начала рассмотрим принцип работы системы «карта-proximity и считыватель». В состав считывателя входит генератор, осуществляющий питание антенны считывателя. Антенна карты принимает излучаемую антенной считывателя энергию и направляет ее для питания микросхемы (чипа). При появления электромагнитной энергии модулятор карты (М) начинает генерировать сигнал считывателя кодом, который записан в постоянном запоминающем устройстве карты (ПЗУ).

бесконтактный считыватель proximity карт

(рис. 1)

Данный сигнал детектируется считывателем, усиливается и передается на микроконтроллер, где сигнал преобразуется к такому виду, который удобен для передачи на внешний прибор, до которого подключен считыватель.

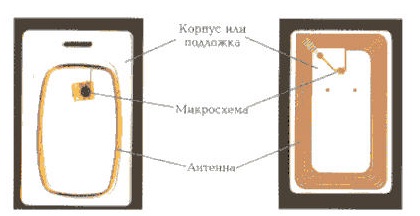

На рис.2 изображено внутреннее устройство 2-х типов карт: 1) низкочастотная карта (125 кГц) (как признак – антенна с множественными витками); 2) карта на 13,56 МГц, имеющая печатную антенну.

Идентификация без контакта

(рис.2)

Не стоит углубляться в более детальные технические подробности. Отметим лишь, что устройство карты и считывателя заметно усложняются в случае применения карт с перезаписью, то есть таких карт, где часть информации изменяется в ходе функционирования системы. Если говорить конкретно о картах Московского метрополитена, то они не только дают возможность перезаписи, но еще и располагают сильным механизмом шифрования передаваемых данных, чтобы отсечь любителей бесплатной езды.

Если отталкиваться от принципа работы системы «карта-считыватель», то можно сделать вывод: чем больше дальность считывания нам потребуется, тем большего размера нам надо делать считыватель и тем больше должна обеспечиваться излучаемая мощность. А подобные параметры строго лимитированы. Для сторонников самостоятельных расчетов можем сообщить, что микросхема карты при силе тока в 10 мкА потребуется напряжение не меньше 1,5 В.

Классификация

Если мы уже начали изучать «начинку» таких технологий, то без классификации нам никак не обойтись. В тщательные подробности не будем вдаваться, поскольку это любительская статья, а не диссертация. Но представление о данной сфере читатель все-таки получит.

По каким же критериям разделять карты и считыватели?

Рабочая частота

Сейчас proximity-технология работает в 3-х частотных диапазонах: 125 кГц; 13,56 МГц; 2,45 ГГц. Самым первым исторически был «освоен» диапазон 125 кГц. Современная промышленность производит множество разнообразных считывателей, идентификаторов и разновидностей карт.

13,56 МГц – диапазон в последнее время эксплуатируется довольно интенсивно, и большинство разработок «затачиваются» именно под него. Уже неоднократно упоминавшиеся карты Московского метрополитена работают именно в этом диапазоне.

Самый «редкий» диапазон 2,45 ГГц – всего лишь несколько производителей выпускают адаптированные под него изделия. Именно данный диапазон при наименьшей мощности и габаритах позволяет получить значительную дальность действия.

Считывание и/или запись

Идентификатор применяется для чтения (как и большинство карт в системах контроля) или для чтения и записи. Карты, предназначенные только для чтения, содержат в себе код длиной 3-5 байт, который прошивается заводом-изготовителем.

Идентификатор, который производит перезапись, кроме серийного номера (устанавливаемого производителем), содержит также область энергонезависимой памяти (от нескольких байт до нескольких килобайт), которую можно перепрограммировать в ходе эксплуатации идентификатора. В разных режимах, конечно же, используются разные считыватели.

В каждом из 3-х диапазонов есть перезаписываемые карты и считыватели. Перезаписываемые карты могут быть с открытым протоколом и с криптографией. Последний вариант нашел применение в основном в расчетно-платежных системах.

Продолжить знакомство с proximity картами можно в статье «Обзор возможностей бесконтактных карт для СКУД»

Заместитель директора по развитию Плотницкий Игнат.
