Координатные, цифровые и беспроводные домофоны


Координатные, цифровые и беспроводные домофоны


Все больше подъездов оборудуются различными видами домофонов. Рассмотрим некоторые особенности данных систем.

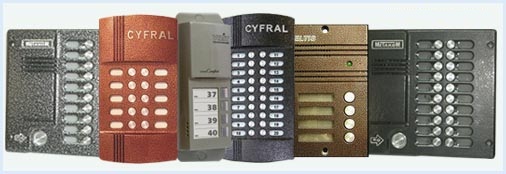

Координатные домофоны

К самому распространенному типу систем контроля доступа относятся координатные домофоны. Принцип работы таких домофонов основан на коммутации координатно-матричных систем. Для монтажа этого типа устройств необходимо много проводов. Чтобы подключить одну квартиру, необходимо два провода: один из них соответствует регистру десятков в нумерации квартир, другой – регистру единиц.


Для подключения индивидуального абонентского устройства надо провести перемычки от 2-х определенных проводов до трубки, которая установлена в квартире. Многоквартирные координатные домофоны являются специализированной многопроцессорной системой, которая используется в многоквартирных домах, офисах, а также для обеспечения селекторной связи. Максимальное количество абонентов – 220.


При этом в квартире абонента устанавливаются переговорные квартирные трубки: ТКП-01, ТКП-05, ТКП-07, ТКП-10.


Трубка оборудована простейшей электронной системой на 2-х транзисторах, благодаря которой происходит воспроизведение сигнала и становится возможной связь с панелью. Квартира выбирается с помощью коммутатора, который установлен, как правило, на нижнем этаже между домофоном и многожильным кабелем связи.


Значительное количество проводов провоцирует частые перегрузки координатных домофонов. Возникает риск того, что все кабели не поместятся в систему. А сильное натяжение может стать причиной разрывов или задир на изоляции с последующим замыканием на корпус трубы стояка или проводов между собой. Короткое замыкание в координатных видеодомофонах может привести к прослушиванию чужих вызовов, переговоров и отсутствии возможности открыть подъездную дверь из квартиры.

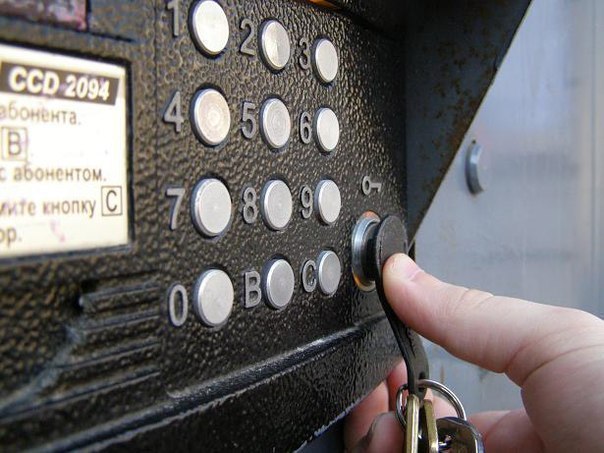

Цифровые домофоны

Цифровые домофоны


Цифровой домофон имеет систему коммутации линий связи с абонентскими устройствами, отличную от аналогичной системы координатного домофона. К такой системе можно подключить 255 абонентов по линии из 2-х проводов. Трубки подключаются по параллельной схеме. В конструкции цифрового домофона есть декодер, в памяти которого записан адрес квартиры, также декодер обеспечивает соединение трубки с панелью вызова. «Вычислительным центром» такой системы является микропроцессор.


Цифровые домофоны намного легче установить и обслуживать, чем координатные. С помощью 2-х проводов, протянутых вверх по стояку, можно подключить к домофону весь подъезд, - таким образом создается линия связи для подъезда. Среди недостатков цифрового домофона можно выделить довольно сложную трубку, которая часто ломается. А поломка трубки может нарушить связь во всем подъезде: допустим, чужие разговоры можно будет прослушивать или станет невозможным открытие входной двери. Преимуществом цифрового домофона является несложное устранение неполадок, а также возможность установки видеокамеры на панели вызова, которая бы передавала картинку в квартиру.


Беспроводные домофоны

Одной из самых удобных систем видеонаблюдения считается беспроводной видеодомофон: он позволяет перемещать трубку по квартире, при этом общаясь с гостем и управлять замком на расстоянии. Другое название такого домофона – радиодомофон. Он позволяет организовать дуплексную связь по радиоканалу, общаться по громкой связи, а также управлять замком и освещением на удалении.


В конструкцию домофона входит:

  • выносной модуль для внешней установки (на стороне посетителя);
  • разговорная панель громкой связи в антивандальном изготовлении;
  • выносной модуль;
  • базовый модуль, установленный внутри и выполняющий роль главного устройства, взаимодействующего с переговорной трубкой.


Беспроводной домофон обеспечивается питанием в автоматическом режиме, а на случай отсутствия напряжения в сети есть встроенный источник питания.


Беспроводные домофоны


Существует 3 типа радиодомофонов:

  1. для индивидуального применения, для квартир, для других жилых помещений; в состав системы входят базовый модуль с проводной трубкой и выносной модуль с переговорной панелью; дальность действия радиосвязи при этом составляет 50-100 м;

  2. для офиса; в состав данного радиодомофона входит базовый модуль, выносной модуль с переговорной панелью и до 5 переговорных трубок; радиосигнал действует на расстоянии от 100 до 300 метров;

  3. для подъезда; состоит из базового, выносного и абонентского модулей; есть возможность вызова охранника с входной панели и применения электронных ключей; радиосигнал может действовать до 2 км; также к такому радиодомофону можно подключить видеорегистратор, - таким образом, устройство станет видеодомофоном.


--------------------------------------------------------------------------------------------------------------

Руководитель группы технической поддержки Максименко Игорь.
