Сетевые протоколы в СКУД

Сетевая СКУД строится на протоколах RS-485 и Ethernet, которые являются основными костяками при построении сети. В том, какую из них предпочесть мы и попробуем разобраться.


Сетевые протоколы в СКУД


Что представляет собой RS-485? Это интерфейс, через который происходит передача данных. Следует также добавить, что он многоточечный, полудуплексный и последовательный. Данные в этом протоколе передаются по паре проводников за счет дифференциальных сигналов. Между проводниками, которые имеют одну полярность, возникает разница напряжений, так вот ее машина принимает за логическую единицу. Соответственно, за нуль будет браться разница с другой полярностью.



Временные и электрические параметры RS-485:

  • при условии, что конфигурация сети является многоточечной, позволительно тридцать два приемопередатчика (1.2 км составит длина линии в пределах 1-го сегмента сети)

  • активным может быть только один из передатчиков;

  • максимум узлов в сети, может быть 250, магистральные усилители при этом учтены;

  • Ethernet – пакетная технология сетей, в основной своей массе, локальных.


Скорость передачи данных и среда, в которой эта передача осуществляется, поспособствовали разделению технологии на несколько вариантов:

  • 100BASE-T – данное название применяется в отношении тех стандартов, которые используют витую пару для передачи данных. Сегмент может достигать длины в 150 м. Сюда также можно отнести стандарты 100BASE-TX, 100BASE-T2 и 100BASE-T4;

  • 100BASE-LX WDM – этот стандарт задействует оптоволокно, называемое одномодовым. Сегмент имеет длину в 15 км (это максимальный показатель), это с учетом того, что режим должен быть полнодуплексным, а длины волн - 1310 и 1550 нм.

  • 1000BASE-T, IEEE 802.3ab – этот стандарт задействует витую пару, относящуюся к категории 5е или 6. В процессе передачи данных задействуются все четыре пары, скорость ее составляет 250 Мбит/с (в расчет берется одна пара).


Интерфейс RS-485 появился на рынке систем, обеспечивающих безопасность, раньше других, но не только этот факт повлиял на то, что ему удалось закрепиться, причем, довольно прочно. В то время он был очень популярен на рынке промышленных микроконтроллеров, об Ethernet на тот момент мало кто знал. Сегодня большая часть рынка СКУД, сюда же можно отнести и системы сигнализации, находятся под патронажем RS-485. Контроллеры СКУД, задействующие вышеназванный протокол, как правило, недорогие.

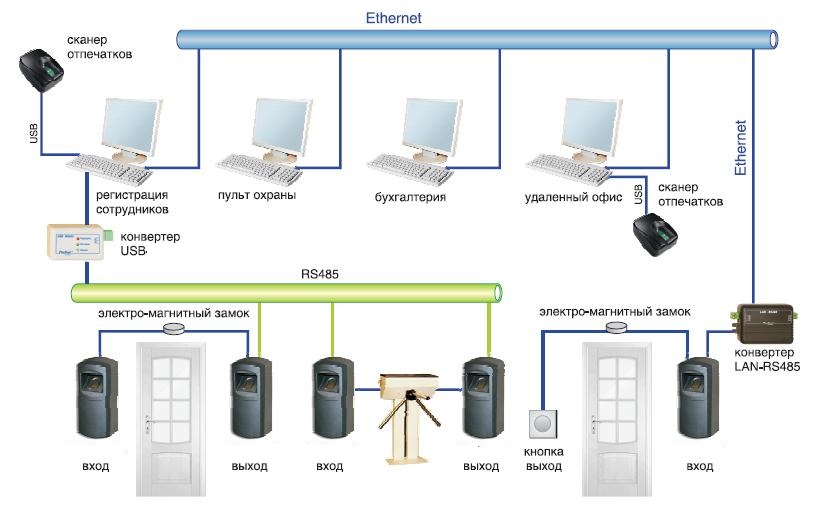

Что предпочесть: Ethernet или RS-485?

Если все и так работает безупречно, то зачем изобретают новые приборы, устройства, методы? Тем не менее, развитие технологий не стоит на месте, оно, порой, даже поражает своей стремительностью. Обеспечивать безопасность становится все труднее со временем, темпы, с которыми происходит развитие программного обеспечения, гораздо выше, чем они же, но у аппаратной составляющей, поэтому приходится усложнять даже обычные комплекты электромеханического замка.


Отсюда и сложности различного рода. В качестве примера можно привести следующую ситуацию: надо осуществлять контроль одновременно на нескольких проходных, использовать при этом нужно нестандартные сложные правила. Речь идет о применении сразу трех-четырех методов идентификации (карта, лицо, отпечаток пальца), применение правила трех карт, либо к разным группам людей применять различные способы их распознавания. Справиться с подобной задачей самостоятельно, не выходя из автономного режима, контроллеру не под силу.


Ethernet или RS-485?


Контроллером нужно управлять, это можно делать с персонального компьютера, тогда цель будет достигнута. Контроллер в этой ситуации будет выполнять роль интерфейсного модуля и именно через него будут подключаться устройства, ограничивающие доступ и всевозможные считыватели. Шина RS-485 не потянет объем данных с 15 контроллеров одновременно, это повлечет за собой зависание системы, что, в свою очередь, приведет к тому, что открытия турникета придется ждать по 10-15 секунд.


Применение ухищрений технического характера делу не поможет, этому мешает организация шины RS-485. Все устройства, которые подключены к RS-485, опрашиваются по очереди, добавляем сюда низкую скорость передачи данных и подытоживаем: крупную систему контроля или доступа на основе технологии RS-485 не построишь.


Недочеты и проблемы, о которых упоминалось выше, могут всплыть и на уровне несложных решений. Такая ситуация происходит, например, если охранник, добавляя в бюро пропусков пользователей попытается оказать воздействие на турникет вручную, использовав, программное обеспечение. Снова произойдет задержка, команда до турникета дойдет с некоторым опозданием...

Читать продолжение


--------------------------------------------------------------------------------------------------------------

Руководитель группы технической поддержки Максименко Игорь.
