Все что нужно знать о домофонах


Все что нужно знать о домофонах


Предназначением домофонов является контроль и управление доступом к жилым, офисным и производственным помещениям любого типа, начиная от частного коттеджа, и заканчивая квартирой в многоэтажном офисе. Для возможности прохода на закрытую территорию, абонент должен ввести ПИН-код, или предоставить ключ доступа. Посетитель же может пройти только с разрешения одного из абонентов. Для идентификации посторонних лиц используется анализ голоса, или же, регистрируемое изображение (при наличии устройств видеоконтроля).


В зависимости от способа идентификации домофоны принято делить на аудиодомофоны и видеодомофоны. Предназначением аудиодомофона является организация двухсторонней аудиосвязи между абонентом и посетителем, а также дистанционное отпирание замка. Видеодомофон отличается только тем, что он предоставляет возможность вести видеонаблюдение за примыкающей к входу зоной.

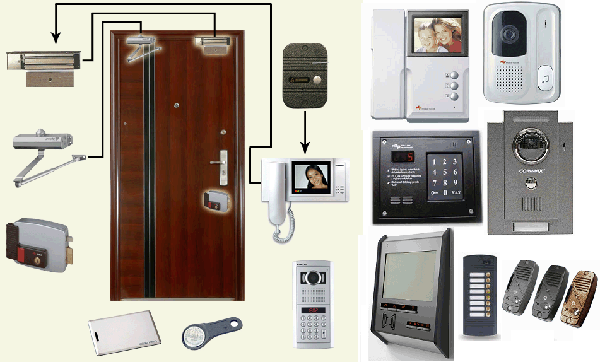

Состав домофона



К основным элементам, которые присутствуют в каждом домофоне, относятся следующие устройства:

  • Вызывная панель.
  • Переговорное устройство, в качестве которого обычно выступает аудиотрубка или видеомонитор (в зависимости от типа домофона).
  • Коммутационный блок и/или блок управления.
  • Замок (электромеханический или электромагнитный).
  • Блок питания.
  • Дверной доводчик.
  • Коммуникационные шлейфы.


Для того, чтобы обеспечить вызов абонента и проход по цифровому коду, или ключам доступа, используют вызывную панель домофона. Кроме этого термина, ее могут также называть: блоком вызова домофона, вызывной панелью аудиодомофона, вызывной аудиопанелью, блоком вызова аудиодомофона, вызывной панелью видеодомофона, блоком вызова видеодомофона, вызывной видеопанелью.


Состав домофона



Структура домофона определяется типом вызывной панели, которая используется в системе. Блоки вызова принято разделять на индивидуальные (одноабонентные), групповые (многоабонентные) и подъездные (клавиатурные).


  • Индивидуальный (одноабонентный) блок вызова обладает только одной кнопкой вызова. Такая панель может обеспечить вызов только одного абонента. Обычно их устанавливают для отдельных квартир, загородных домов, небольших офисов и складов, или для индивидуальных постов охраны.

  • Групповой (многоабонентный) блок вызова обладает кнопкой вызова для каждого из возможных абонентов. Подобное устройство может обслужить ограниченное число абонентов. Обычно многоабонентные блоки вызова используют для контроля доступа к группе помещений, к которым можно добраться через один вход, например группы офисов, приквартирные холлы и т.д.

  • Подъездный (клавиатурный) блок вызова позволяет набрать на клавиатуре номер абонента. Такое устройство может обслуживать несколько сотен абонентов, поэтому чаще всего оно устанавливается для контроля входа в подъезд жилого дома, административное здание и т.д.


Кроме того, существуют также и многоподъездные домофоны, которые используются в жилых домах, загородных комплексах, группах административных зданий и т.д. Подобная система может обслуживать несколько тысяч абонентов, обеспечивая при этом централизованный контроль.


Во многие из вызывных панелей встроены также функции автономного контроллера, которые обеспечивают управление доступом через код или ключ доступа. В таком случае блок обладает энергонезависимой памятью для заданного количества абонентов. Для подъездной панели количество записанных индивидуальных кодов будет равным количеству абонентов, а ключей может быть не больше 6 на одну квартиру. Ключом выступают или стандартные «таблетки», или бесконтактные карты и брелки.


Аудиотрубка домофонаВ подъездных системах часто используется принцип двухуровневого доступа. На первом уровне создаются подъездные блоки вызова, которые ограничивают вход в здание, а на втором – индивидуальные/групповые панели, которые устанавливаются на дверь каждой квартиры, закрытого холла, или тамбура.


Аудиотрубка домофона

Для того, чтобы обеспечить связь с абонентом и открытие замка на входной двери, используют аудиотрубку (переговорное устройство, УКП). Кроме дуплексной связи с вызывной панелью, аудиотрубка также позволяет управлять во время разговора исполнительным усстройством (замком). При использовании нескольких трубок для одного адиодомофона, можно организовать также систему внутренней связи, при условии, что все аудиотрубки поддерживают функцию интерфона.


Хотя функции аудиодомофона сильно ограничены, это наиболее дешевое, то есть доступное устройство для выполнения необходимых задач.


Монитор видеодомофона

Монитор видеодомофонаМонитор видеодомофона используется для возможности видео/аудиосвязи посетителя и абонента.


Видеодомофон, может обеспечить комфорт и безопасность абонента на гораздо более высоком уровне, чем аудиодомофон, ведь с его помощью можно получить изображение не только посетителя, но и необходимой зоны просмотра. В придачу к встроенным в блок вызова видеокамерам, имеется также возможность подключения внешних камер, включая видеоглазки – маленькие камеры, которые снаружи невозможно отличить от обычного дверного глазка.



Мониторы могут записывать снимки с камер на встроенные, или дополнительно подключенные блоки памяти. Энергонезависимая память может хранить 32, 64, или 128 черно-белых, или цветных изображений.


Сохранение изображения может осуществляться в ручном или автоматическом режиме. Ручной режим позволяет делать снимки экрана в любой момент, даже при разговоре, достаточно только нажать соответствующую кнопку. При включенном автоматическом режиме изображение записывается, когда срабатывает сигнальный датчик, или при включенном режиме «AWAY», при котором снимок экрана делается и сохраняется в память автоматически, если звонок остается без ответа. О том, что имеются пропущенные вызовы можно узнать от соответствующего индикатора.


Читать продолжение статьи: Часть 2, Часть 3.


--------------------------------------------------------------------------------------------------------------

Руководитель группы технической поддержки Максименко Игорь.
